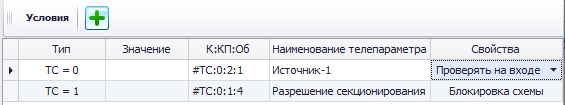

3.2. Описание таблицы "Условия" (верхний правый угол)
В таблице «Условия» заполняются основные условия необходимые для разрешения работы алгоритма.
Тип условий может быть ТС=0, ТС=1, либо сравнение телеизмерения(ТТ) с числом указанном в строке «Значение»;
В строке К:КП:Об указывается ТМ-адрес параметра в сервере «ОИК Диспетчер НТ», Посмотреть ТМ-адреc можно в ПО клиента «ОИК Диспетчер НТ», нажав на элемент схемы правой кнопкой мыши, в открывшемся окне будет доступен параметр «Адрес». Строку можно заполнять простым способом перечисления цифр через пробел 0 2 1 после ввода редактор самостоятельно опишет знаки #ТС.
Строка «Наименование» заполняется редактором самостоятельно и отображает наименование параметра в структуре ПО сервера «ОИК Диспетчер НТ».
Для описанных условий можно применить три различных свойства:
Проверять на входе. При выборе этого свойства, условие будет проверяться только один раз при начале работы алгоритма. Если данное условие поменяется по ходу выполнения управляющих воздействий – алгоритм проигнорирует это изменение и продолжит работу.
Проверять при исполнении. При выборе этого свойства, условие будет проверяться всегда. Если данное условие поменяется по ходу выполнения управляющих воздействий – алгоритм остановит выполнение команд, и сообщит об изменении условий.
Блокировка схемы. Данное свойство необходимо применять для ТС блокировки алгоритма, изменения данного ТС приведет к немедленной блокировке работы всего алгоритма.
после ввода редактор самостоятельно опишет знаки #ТС.
