На Рис. А.2.2.1 – Рис. А.2.2.3 приведен пример настроек сервера динамических данных (под именем TMS) при приеме телеметрии от КП «Исеть». Связь сервера с КП осуществляется в протоколе «Исеть (UDP)» по локальной сети Ethernet.

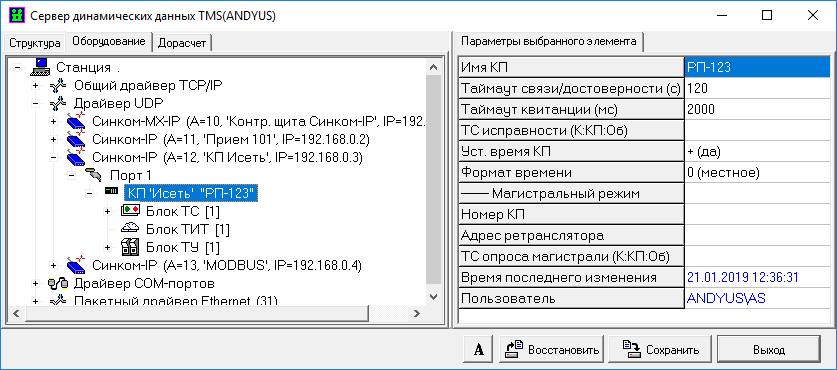

Рис. А.2.2.1 Настройка сервера TMS (протокол КП «Исеть (UDP)», см. раздел 14.2.3)

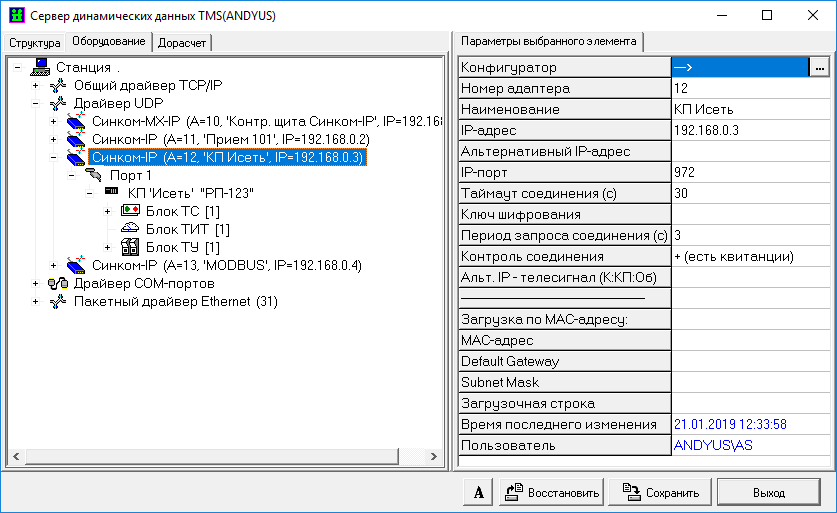

Рис. А.2.2.2 Настройка сервера TMS (протокол КП «Исеть (UDP)», см. раздел 14.2.3)
Рис. А.2.2.3 Настройка сервера TMS (протокол КП «Исеть (UDP)»)
Ниже приведены комментарии к параметрам компонентов сервера, используемых при настройке оборудования для приема информации в протоколе МЭК 870-5-101 под драйвером UDP.
Параметры настройки компонента ‘КП Исеть’:
- Имя КП
- произвольный текст;
- Таймаут связи/достоверности (с)
- таймаут на разрыв соединения (число в диапазоне от 10 до 3600);
- Таймаут квитанции (мс)
- таймаут ожидания квитанции (число в диапазоне от 0 до 120000);
- Устанавливать время КП
- варианты настройки: + (да), - (нет);
- Формат времени
- варианты настройки:0 (местное), 1 (Гринвич);
----Магистральный режим----
- варианты настройки: + (56 бит), - (24 бит);
- Номер КП
- число в диапазоне от 0 до 254;
- Адрес ретранслятора
- число в диапазоне от 0 до 127;
- ТС опроса магистрали (К:КП:Об)
- используется только для КП в магистральном режиме.
Параметры настройки компонента ‘Блок ТС’:
- Номер блока
- Номер блока ТС430 (число в диапазоне от 0 до 255);
- Конфигуратор
- кнопка используется для вызова Web-конфигуратора блока ТС430. Конфигуратор вызывается в том случае, если в параметрах настройки компонента Синком-IP прописан IP-адрес управляющего контроллера КП;
- Количество ТС в блоке
- реальное количество используемых ТС в блоке (по умолчанию - 32);
- Лог. № Канала
- логический адрес первого ТС в блоке, назначенный в структуре сервера (Канал);
- Лог. № КП
-“- (КП)
- Начальный лог. № Объекта
-“- (Объект)
На уровне компонента ‘Блок ТС’ могут быть добавлены компонент подчиненного уровня ‘Двухбитный ТС’. Для одноэлементных ТС этот уровень описания оборудования отсутствует.
Параметры настройки компонента ‘Двухбитный ТС’:
- Номер (0-15)
- Номер ТС в блоке (число в диапазоне от 0 до 15);
- Лог. № Канала
- логический адрес ТС, назначенный в структуре сервера (Канал);
- Лог. № КП
-“- (КП)
- Лог. № Объекта
-“- (Объект)
Параметры настройки компонента ‘Блок ТИТ’:
- Номер блока
- Номер блока ТИТ430 (число в диапазоне от 0 до 255);
- Конфигуратор
- кнопка используется для вызова Web-конфигуратора блока ТИТ430. Конфигуратор вызывается в том случае, если в параметрах настройки компонента Синком-IP прописан IP-адрес управляющего контроллера КП;
- Количество ТИТ в блоке
- реальное количество используемых ТИТ в блоке (по умолчанию - 32);
- Лог. № Канала
- логический адрес первого ТИТ в блоке, назначенный в структуре сервера (Канал);
- Лог. № КП
-“- (КП)
- Начальный лог. № Объекта
-“- (Объект)
Параметры настройки компонента ‘Блок ТУ’:
- Номер блока
- Номер блока ТУ430 (число в диапазоне от 0 до 255);
- Конфигуратор
- кнопка используется для вызова Web-конфигуратора блока ТУ430. Конфигуратор вызывается в том случае, если в параметрах настройки компонента Синком-IP прописан IP-адрес управляющего контроллера КП;
----Блокировки ТУ (32 ТС):----
- Лог. № Канала
- логический адрес первого ТCблокировки в блоке, назначенный в структуре сервера (Канал);
- Лог. № КП
-“- (КП)
- Начальный лог. № Объекта
-“- (Объект)
Параметры настройки компонента ‘ТУ’:
- Адрес команды ТУ (от 0)
- Номер ТС в блоке (число в диапазоне от 0 до 255);
- Лог. № Канала
- логический адрес ТС объекта управления, назначенный в структуре сервера (Канал);
используется для вызова Web-конфигуратора блока ТС430. Конфигуратор вызывается в том случае, если в параметрах настройки компонента Синком-IP прописан IP-адрес управляющего контроллера КП;
