12.1.5. Описание глобальных параметров комплекса

Для добавления описания глобальных параметров комплекса в структуру сервера динамических данных необходимо:
-     открыть окно настройки структуры сервера динамических данных без выделения компонентов структуры (для того чтобы сбросить выделение любого компонента структуры следует ЛКМ сначала открыть закладку «Оборудование», а затем закладку «Структура»);
-     ПКМ на панели «Структура» открыть контекстное меню и ЛКМ выбрать пункт меню «Добавить один»;

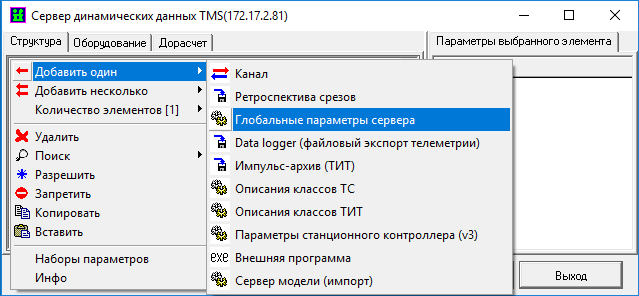

-     в открывшемся дополнительном контекстном меню ЛКМ выбрать пункт меню «Глобальные параметры сервера» (см. Рис. 14.1.5).
Рис. 14.1.5 Добавить компонент структуры

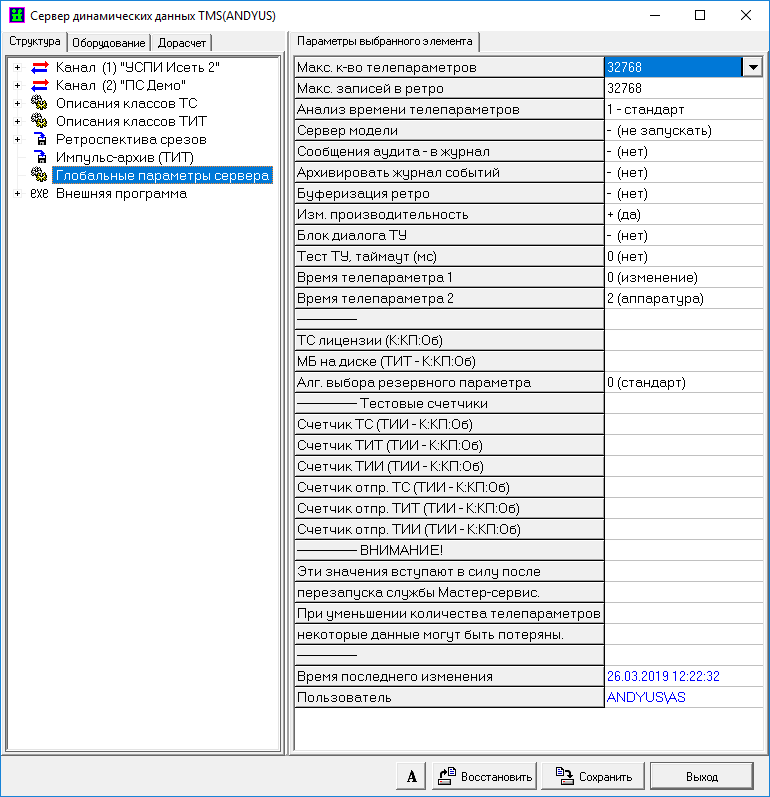

После откроется окно настройки «Глобальных параметров сервера»

Перечень настраиваемых глобальных параметров сервера:
- Макс. к-во телепараметров
-  суммарно для ТС, ТИТ, ТИИ. Варианты настроек: 32678 (по умолчанию), 65536, 131072, 262144;
- Макс. к-во записей в ретро
- 32678 (по умолчанию); Определяет какое максимальное количество записей, которое может быть записано в кольцевой файл ретроспективы r0 (либо r1).
- Анализ времени телепараметров
 - Предназначен для возможности выбора способа присвоения времени заносящимся в сервер параметрам. Варианты настроек: 1 - стандарт (по умолчанию). При данной настройке происходит анализ пришедшей метки времени параметра, если она сильно устарела (относительно времени сервера) то она будет откинута и телепараметру будет присвоено время сервера;
2 - текущие значения. Всем параметрам присваивается время поступления на сервер;
3 - сравнивать TmTime. Специальный алгоритм сравнения метки времени с временем сервера, предназначен для возможности сравнения более коротких периодов различия времени чем в стандартном варианте;
- Сервер модели
 - Параметр необходимы для работы задачи расчета топологии варианты настроек: «не запускать», «запускать»);
- Сообщение аудита – в журнал
- при установленном признаке «да» в журнале регистрации событий фиксируется присоединение и отсоединение пользователей к серверу (варианты настроек: «да», «нет»);
- Архивировать журнал событий
- при установленном признаке «да» файлы журнала событий архивируются и записываются в каталог длительного хранения ElogArch, варианты настроек: «да», «нет»;
- Буферизация ретро
- рекомендуемое значение параметра – «нет». Выбрать значение параметра «да» можно только для ретроспективы с малым количеством срезов;
- Изм. производительность
- признак, определяющий необходимость измерения производительности функций сервера. Смотреть в ТМС-мониторе («Операции» ->«Производительность», актуально для отладки ПО разработчиком). Значение по умолчанию – «нет»;
- Блок диалога ТУ
- «нет» (по умолчанию) – при одновременном выходе на диалог ТУ с разных рабочих станций диалог будет разрешен всем обратившимся;
  «да» - выход на диалог ТУ будет разрешен только первому по времени из обратившихся, а остальным будет заблокирован;
- Тест ТУ, таймаут (мс)
- 0 (по умолчанию). Актуально для отладки ПО разработчиком;
- Время телепараметра 1
- варианты настройки параметра «время», отображаемого в таблицах изменения состояния ТС, ТИТ, ТИИ (в ПО клиент «ОИК Диспетчер НТ»):
0 - время изменения. Будет отображено время изменения (напрмер изменение значения с 0 на 1) сигнала.
1 - время обновления. Будет отображено время обновления (например когда последний раз пришло значение 0) сигнала.
2 - время от аппаратуры. Будет отображена метка времени пришедшая с опрашиваемого оборудования.
3 - аппаратура+изменение. Если метка времени не пришла, время будет замещено временем изменения.
4 - аппаратура+обновление. Если метка времени не пришла, время будет замещено временем обновления.
- Время телепараметра 2
- если в настройках задачи WinDispProps.exe установлен признак «В таблице ТС/ТИТ/ТИИ отображать два времени», то в таблицах изменения состояния ТС, ТИТ, ТИИ (в ПО клиент «ОИК Диспетчер НТ») отображается два времени. Варианты настройки для отображения второго времени такие же, как и для первого;
- ТС лицензии (К:КП:Об)
- ТС с указанным адресом принимает значение 1, если ключ защиты ПО «ОИК Диспетчер НТ» исправен и выполняются условия лицензионного соглашения, в противном случае ТС с указанным адресом равен 0;
- МБ на диске (ТИТ - К:КП:Об)
- в ТИТ с указанным адресом заносится размер свободного дискового пространства на устройстве, на котором установлено ПО сервера «ОИК Диспетчер НТ»;
- Алг.выбора резервного параметра
- варианты настроек:
0 (стандарт) – выбирается резервный при отказе основного, 1 (последний) – выбирается последний достоверный из принятых (основной или резервный);
- Счетчик ТС (ТИИ -  К:КП:Об)
- ТИИ с указанным адресом используется как счетчик общего количества принятых ТС;
- Счетчик ТИТ (ТИИ -  К:КП:Об)
- ТИИ с указанным адресом используется как счетчик общего количества принятых ТИТ;
- Счетчик ТИИ (ТИИ -  К:КП:Об)
- ТИИ с указанным адресом используется как счетчик общего количества принятых ТИИ;
- Счетчик отпр. ТС (ТИИ -  К:КП:Об)
- ТИИ с указанным адресом используется как счетчик общего количества отправленных ТС;
- Счетчик отпр. ТИТ (ТИИ - К:КП:Об)
- ТИИ с указанным адресом используется как счетчик общего количества отправленных ТИТ;
- Счетчик отпр. ТИИ (ТИИ - К:КП:Об)
- ТИИ с указанным адресом используется как счетчик общего количества отправленных ТИИ;
В описании структуры на уровне «Глобальные параметры сервера» может быть добавлен подчиненный компонент структуры – «Ключ защиты ТУ». Перечень настраиваемых параметров ключа защиты ТУ:
- Номер ключа
- номер ключа Dallas (16-значное число, начинающееся с 02). Ключ устанавливается на время выдачи команды ТУ на компьютере с установленным ПО клиент «ОИК Диспетчер НТ»;
- Имя пользователя
- имя зарегистрированного пользователя ПО клиент «ОИК Диспетчер НТ»;
- Домен
- домен зарегистрированного пользователя ПО клиент «ОИК Диспетчер НТ».
1)     Изменение глобальных параметров может привести к изменению мгновенных значений сервера.
2)     Измененные значения глобальных параметров вступают в силу после перезапуска службы Master-сервис. Глобальные параметры следует задавать и корректировать только при остановленной службе Master-сервис, обязательно сохранив их перед запуском сервера.
3)     При уменьшении количества телепараметров некоторые данные могут быть утеряны.

В описании структуры на уровне «Глобальные параметры сервера» может быть добавлен подчиненный компонент структуры – «Ключ защиты ТУ», «Тест производительности».
