Структура создаваемой базы данных и наименования таблиц показаны на Рис. Ж.5. Имя базы данных, создаваемой по умолчанию – «TagsDb». Далее в документе приведено краткое описаниетаблиц БД.

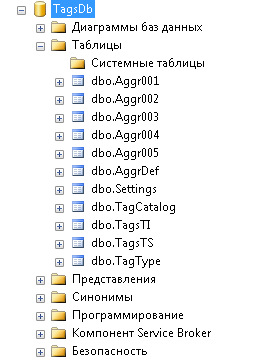

Рис. Ж.5 Структура базы данных экспорта телеметрии
Aggr001, Aggr002, …,AggrNNN– таблицы агрегированных данных. Номер в названии таблицы соответствует идентификатору настроенного ранее интервала агрегации. Описание столбцов приведено в Табл. Ж.1.
Табл. Ж.1 Описание столбцов таблиц AggrNNN
Имя столбца
Описание
Border1
Дата и время границы интервала
Ch
Канал параметра на сервере
RTU
КП параметра на сервере
Point
Объект параметра на сервере
ValueMin
Минимальное значение параметра в заданном интервале
ValueMax
Максимальное значение параметра в заданном интервале
ValueAvg
Среднее значение параметра в заданном интервале
AggrDef – таблица с определениями интервалов агрегации. Интервалы можно изменять как вручную с помощью SQL-команд, так и с помощью программы администрирования комплекса (см. раздел 28.1). Описание столбцов приведено в Табл. Ж.2.
Табл. Ж.2 Описание столбцов таблиц AggrDef
Имя столбца
Описание
Id
Уникальный идентификатор интервала, который ставится в соответствие с названием таблицы интервала AggrNNN
SpanUnit
Единица измерения интервала (sec, min, hour и т.п.)
SpanValue
Значение интервала
LoadedBorder1
Служебное поле, хранящее начальную метку времени интервала (заполняется автоматически)
LoadedBorder2
Служебное поле, хранящее конечную метку времени интервала (заполняется автоматически)
Settings – служебная таблица дополнительных настроек комплекса, не рекомендуется к модификации.
TagCatalor – таблица с каталогом ретранслируемых параметров, заполняется автоматически при «Портировании номенклатуры параметров в БД» в приложении администрирования комплекса (см. раздел 28.1). Описание столбцов приведено в Табл. Ж.3.
Табл. Ж.3 Описание столбцов таблиц TagCatalog
Имя столбца
Описание
TagType
Номер типа параметра. Номера типов перечисляются в таблице TagType, описанной ниже
Ch
Канал параметра на сервере
RTU
КП параметра на сервере
Point
Объект параметра на сервере
TagName
Наименование параметра на сервере
TagsTi – таблица, хранящая данные всех принимаемых измерений. Описание столбцов приведено в Табл. Ж.4.
Табл. Ж.4 Описание столбцов таблиц TagsTi
Имя столбца
Описание
Dt
Дата и время измерения, принятые от оборудования. По умолчанию тип столбца – datetime, обеспечивающий точность времени до 3,33 мс. В случае, когда требуется более высокая точность, следует вручную изменить тип на datetime2.
FixDt
Дата и время фиксации измерения на сервере. По умолчанию тип столбца – datetime, обеспечивающий точность времени до 3,33 мс. В случае, когда требуется более высокая точность, следует вручную изменить тип на datetime2. Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
Ch
Канал измерения на сервере
RTU
КП измерения на сервере
Point
Объект измерения на сервере
Value
Значение измерения
Flags
Первые 16 бит флагов измерения на сервере. Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
FlagsHi
Последние 16 бит флагов измерения на сервере. Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
trid
Служебный идентификатор
TagsTs – таблица, хранящая данные всех принимаемых сигналов. Описание столбцов приведено в Табл. Ж.5.
Табл. Ж.5 Описание столбцов таблиц TagsTs
Имя столбца
Описание
Dt
Дата и время сигнала, принятые от оборудования. По умолчанию тип столбца – datetime, обеспечивающий точность времени до 3,33 мс. В случае, когда требуется более высокая точность, следует вручную изменить тип на datetime2.
FixDt
Дата и время фиксации сигнала на сервере. По умолчанию тип столбца – datetime, обеспечивающий точность времени до 3,33 мс. В случае, когда требуется более высокая точность, следует вручную изменить тип на datetime2.Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
Ch
Канал сигнала на сервере
RTU
КП сигнала на сервере
Point
Объект сигнала на сервере
Value
Состояние сигнала
Flags
Первые 16 бит флагов сигнала на сервере. Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
FlagsHi
Последние 16 бит флагов сигнала на сервере. Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
S2
Флаги состояния двухпозиционного сигнала на сервере. Если информация данного столбца не является полезной, для экономии места на диске его можно удалить.
trid
Служебный идентификатор
TagType – служебная таблица типов параметров. Заполняется автоматически при создании и не рекомендуется к модификации.
